Wir stellen Ihnen unser Ingenieursteam mit Spezialisierung auf Maschinenbau und Strömungsmechanik zur Verfügung.

maritimer Zylinder

Eine mechanische Funktion oder die Implementierung eines maßgeschneiderten Hydrauliksystems erfordert die Konstruktion eines hydraulischen Zylinders entsprechend dem verfügbaren Druck und Volumenstrom.

In der Praxis werden metrische Einheiten wie bar, dN (kg), mm, Liter, Minute verwendet, um Zylinder zu definieren, die am besten Ihren Anforderungen entsprechen.

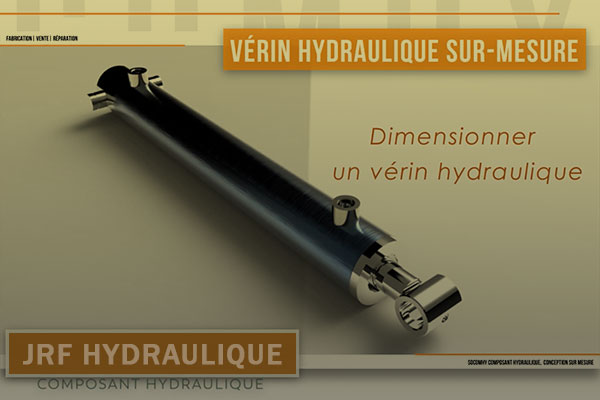

Dimension eines hydraulischen Zylinders

Nach der Bestimmung der Kraft des Zylinders muss bei langen Hublängen die Knickstabilität des Kolbens überprüft werden. Ein Stahlkolben unter Druckbelastung kann sich plötzlich verformen – man spricht dann vom Beulen:

  1. die maximale Kraft des Zylinders, abhängig vom Systemdruck und Durchmesser des Kolbens,
  2. der Durchmesser des Kolbens,
  3. der Festigkeit des verwendeten Stahls gemäß dessen Elastizitätsmodul,
  4. der Art der Befestigung des Kolbens und des Zylinderrohrs,
  5. dem Hub des Zylinders.

Die Berechnung der Knickstabilität erfordert Kenntnisse in der Werkstoffmechanik und ist besonders wichtig, wenn der Hub mehr als das 10-fache des Kolbendurchmessers beträgt.
